立坤钛业谈钛盘管的焊接工艺与应用优势

发布时间 :2021-05-23 05:56:48 浏览次数 :

钛盘管的主要作用就是为容器进行加热和冷却,钛盘管的固定方式一般分为可拆卸和不可拆卸这两种,具体是要根据物料的介质和对钛盘管的腐蚀情况而定,但在具体设计中主要还是以可拆卸式为主,从而方便钛盘管后续的检修以及清洗工作。

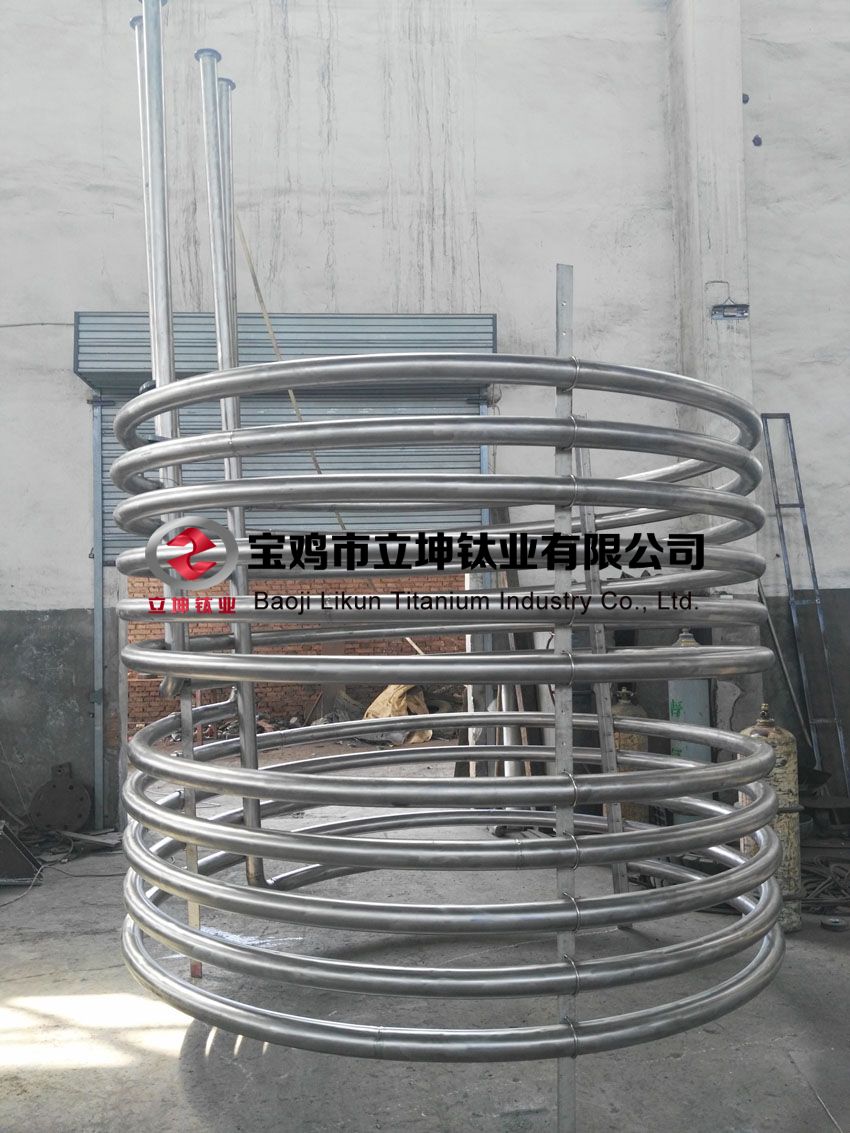

钛盘管

钛盘管的一般制作过程就是把钛直管加工成螺旋状的盘管,模具一般情况下是靠人工折弯或者是工装滚动压弯。

1、钛管的焊接性分析

钛是一种活性金属,常温下能与氧生成致密的氧化膜而保持高的稳定性和耐蚀性。540℃以上生成的氧化膜则不致密。高温下钛与氧、氮、氢反应速度较快,钛在300℃以上快速吸氢,400℃ 以上开始吸氧、吸氮,600℃以上快速吸氧,700℃以上快速吸氮。氧和氮溶于钛中使钛的塑性和韧性下降,氢的溶入使钛的脆性增加,韧性急剧下降。碳以间隙固溶于钛中,使钛强度提高、塑性下降,碳含量超过溶解度时就会生成硬而脆的TiC,呈网状分布,易于产生裂纹。

此外,钛的熔点高,比热及导热系数小,冷却速度慢,焊接热影响区在高温下停留时间长,高温极易过热粗化,造成接头塑性下降。

从上述钛的特性可以分析出钛的焊接性,要保证其焊接接头性能,应控制碳、氮、氧及氢等元素的侵入,因此如何使钛在高温范围内保持清洁和处于被保护状态是关键问题,同时控制焊接接头的温度,避免过热而影响焊接接头的性能。氩是惰性气体,既不与钛形成固溶体,也不与其他元素发生反应,因此钛的焊接适用于氩弧焊,但氩气的纯度应很高,一般纯度≥99.99%。

2、钛盘管焊前准备

(1)焊接场地及环境

施焊环境应该是洁净、无烟、无尘,独立的区域。施焊环境的自然条件为:风速≥1.5m/s,相对湿度>80%,温度<5℃,雨雪无防护时不得施焊。如在钢铁作业的车间施焊,钛材的焊接区应与钢铁区隔开,并防止铁粉及气体等有害杂质的污染;焊接时应远离通风口和敞开的门窗,场地应铺设橡胶软垫。

(2)保护罩的制作

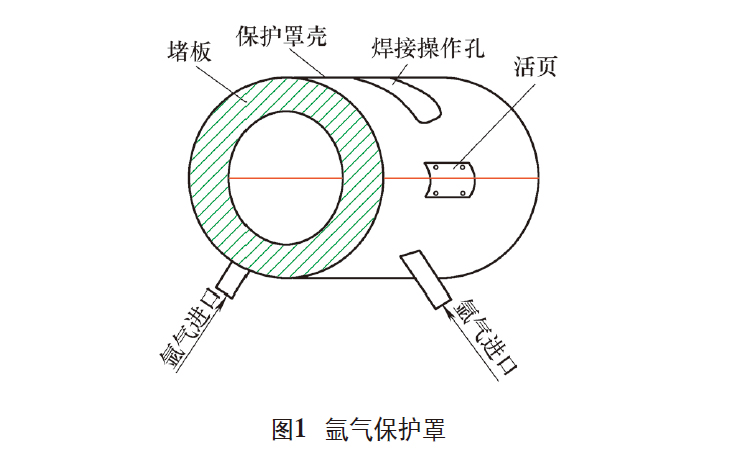

为了使钛在高温区(200℃以上)完全处于氩气的保护下,必须制作保护效果好又便于焊接操作的保护罩。由于保护罩结构的好坏直接影响焊接质量和焊接效率,所以经过多次结构设计和焊接试验,最后确定保护罩采用如图1所示的结构。另外氩的比重高于空气,因此保护罩制作时可以考虑在保护罩上方留有操作孔。

立坤钛业谈钛盘管的焊接工艺与应用优势

(3)坡口加工

坡口应用机械加工,如使用坡口机、风动内磨机、氧化铝或碳化硅砂轮磨光片等工具加工坡口。坡口加工时应慢速加工(或用冷却水冷却),防止加工时温度过高。加工后的坡口表面应平整、光滑,不得有裂纹、分层、夹杂、毛刺、飞边和氧化色等,坡口表面及其两侧30mm范围内应呈银白色金属光泽。

(4)焊前清理

焊丝、坡口表面及两侧20mm范围内应进行表面清理。可根据表面污染程度选用脱脂、机械清理或化学清洗,机械清理时允许使用不锈钢丝刷。施焊前应用丙酮或无水酒精等溶剂清洗坡口和焊丝,清洗以后不得用手直接触摸,并在4h内及时施焊,过期未焊应重新清洗。清洗干净的焊丝不得随意抛在地上,应放在洁净的焊丝筒内,以防再次污染。

3、钛盘管焊接

1)焊接工艺评定

按NB/T47014—2011进行焊接工艺评定, 焊接工艺评定所用钛管材料为TA2,钛管规格为φ 45mm×3mm。编制预焊接工艺规程时应以焊接可操作性和得到优异的焊接接头性能为原则。

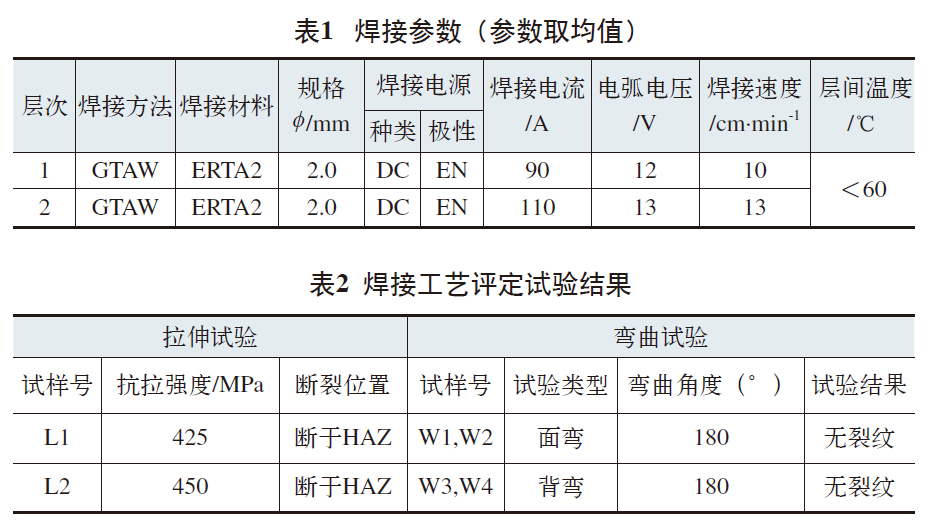

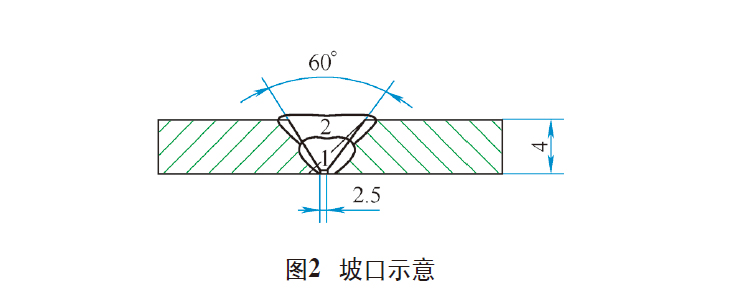

为保证钛盘管施焊的焊接接头满足使用要求,焊接工艺评定试验时按预焊接工艺规程进行。所用氩弧焊焊机型号为WSM315,采用高频引弧,氩气采用纯氩(99.99%Ar)。焊接坡口如图2所示,焊接参数如表1所示 。

立坤钛业谈钛盘管的焊接工艺与应用优势

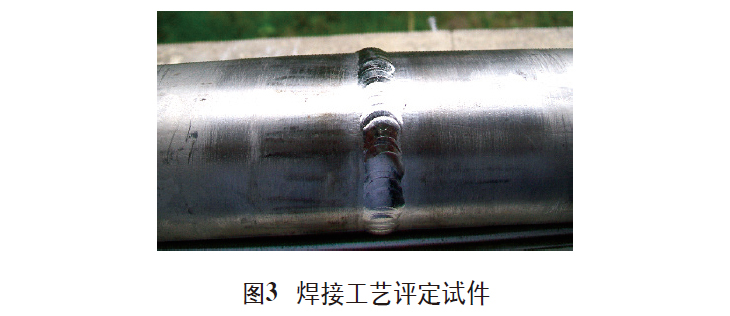

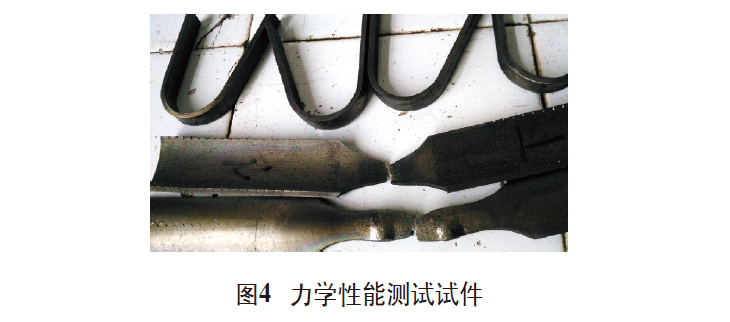

焊接工艺评定试验结果如表2所示,由表2可知焊接工艺评定试验结果合格。焊接工艺评定试件如图3所示,力学性能测试试件如图4所示。

立坤钛业谈钛盘管的焊接工艺与应用优势

立坤钛业谈钛盘管的焊接工艺与应用优势

立坤钛业谈钛盘管的焊接工艺与应用优势

2)切片腐蚀试验

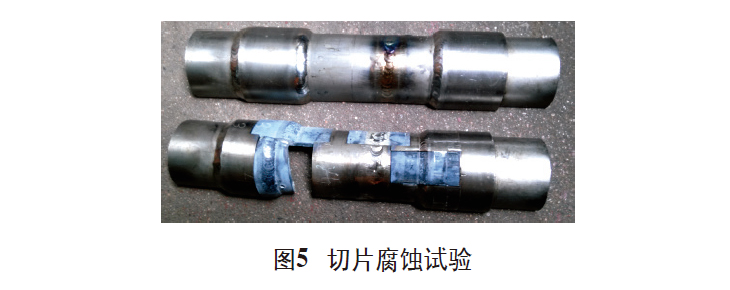

为验证焊接接头是否耐腐蚀,采用氩弧焊焊接一个钛管试件,盖面焊时均为通水保护,其中中间一条焊缝在焊接时特意不进行保护,焊缝颜色呈黄色并部分带蓝色,其余焊缝均为银白色。然后对钛管试件进行切片取样,取样后用30%硫酸(煮沸)侵泡24h进行腐蚀试验(见图5)。从图5可看出,银白色的焊缝有轻微腐蚀,而金黄带蓝色的部位严重腐蚀,

说明焊接时通水保护好的焊缝同样具有好的耐腐蚀性。

立坤钛业谈钛盘管的焊接工艺与应用优势

3)钛盘管的焊接

焊接工艺评定试验及腐蚀试验结果合格后,才可以进行产品的施焊。

依据焊接工艺评定编制焊接工艺规程,依据焊接工艺规程的参数及要求进行盘管的焊接。由于盘管较长,拼焊时较重,手工转动较难,因而将盘管放在可以转动的支撑轮上,焊接时可以转动焊。同时先采用7根直钛管一组进行组焊后一道焊接,焊接时分两层,打底焊时管内通纯氩气进行保护(先通氩10~15min,将管内的空气排净才可以焊接),焊接处管外用保护罩进行保护,待焊的焊口用胶带密封住,第一个管口用胶带密封并插入氩气管通氩气,最后一个管口胶带密封,并打几个小孔,以便排除空气和氩气。

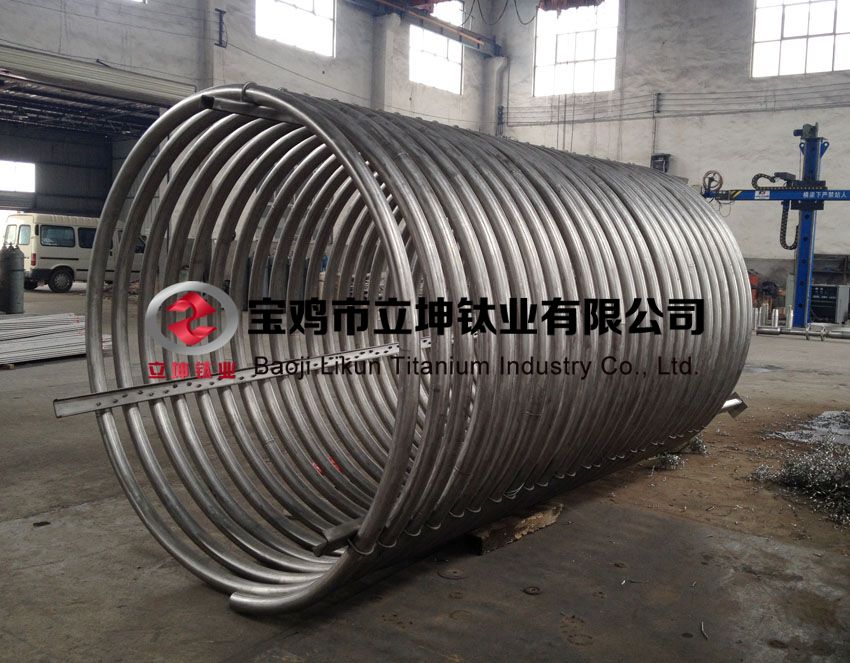

所有焊口焊完打底焊后再进行盖面焊,盖面焊时管内通水进行保护,注意水必须灌满管内,以防管内留有空气,管外用保护罩通氩气。焊接时随时控制钛管温度保持在200℃以下才能脱离氩气的保护,否则必须通氩(包括焊枪应延迟关气)。当每组钛管都焊好,进行盘管时,由于盘管结构较复杂,必须留有两道焊口,在钛管盘起来后才可以焊接,因而这两道焊口需进行全位置焊接。全位置焊时同样用保护罩和背面通水保护,背面通水时应注意将水引到较远处,以防焊接区的相对湿度变高。严格按照此焊接工艺规程进行焊接,所焊盘管的所有焊缝均为银白色(见图6)。

立坤钛业谈钛盘管的焊接工艺与应用优势

4)焊后检测

焊后检测产品外观、焊缝表面及余高均符合要求。进行RT射线检测,根据NB/T47013.2—2015标准评定级别为II级以上,焊缝内部和外观均达到要求。最后进行耐压试验,没有发现漏点,完全符合出厂要求。

4、结语

通过产品的制造及验收,并经客户一段时间的使用得知,对于钛盘管的焊接,只要选择合适的保护方式、正确的焊接工艺和操作方法,同样可以获得优质的焊接接头,从而保证产品的安全性能和使用性能。

5、钛盘管的主要应用

首先,钛盘管在很多介质中都具有优良的耐腐蚀性,因而管壁可以做的比较薄,这样就提高了传热的效果;其次,钛盘管的表面比较光洁、不会出现污垢层,污垢系数被大大降低;最后,钛盘管的密度比较小,但是强度很高,这样制成的钛盘管体积和重量就很小,简便实用。

钛换热盘管

由于这些优点,钛盘管被广泛使用于化工行业、石油行业、冶金行业、发电行业、海水淡化行业、氯碱行业、制盐行业等,并且钛盘管还可以用于生产钛白粉、甘氨酸、硝氨基苯酚、农药、燃料化工、农药中间体、氰尿酸、二氯氰尿酸、三氯氰尿酸等行业。

我公司应用户需求要制作几套钛盘管,由于对钛材料没有制造经验,因此进行了多种焊接工艺调试,并制作不同的气体保护罩。通过工艺试验最终确定了最佳的焊接工艺和保护罩,使用该焊接工艺进行生产制造,保证了产品的焊接质量。

参考文献:

[1] 焊接手册(第二卷)材料的焊接[M].北京:机械工业出版社,2010.
