1、技术标准
1.1 钛管的设计技术条件与标准
1.1.1 设计技术条件
1.1.1.1 管材及配件材质IN17850 3.7025,3．7035,3．7055．其化学成分如下表：序号材料号牌号化学成分DINl7850 (级别) Ti C Fe N O H
1 3.7025 余量≤0.08 ≤0.20 ≤0.05 0.03～0.12 ≤0.013
2 3.7035 Ⅱ余量≤0.08 ≤0.25 ≤0.05 0.07～0.18 ≤0.013
3 3.7055 Ⅲ余量≤0.10 ≤0.30 ≤0.05 0.15～0.25 ≤0.013

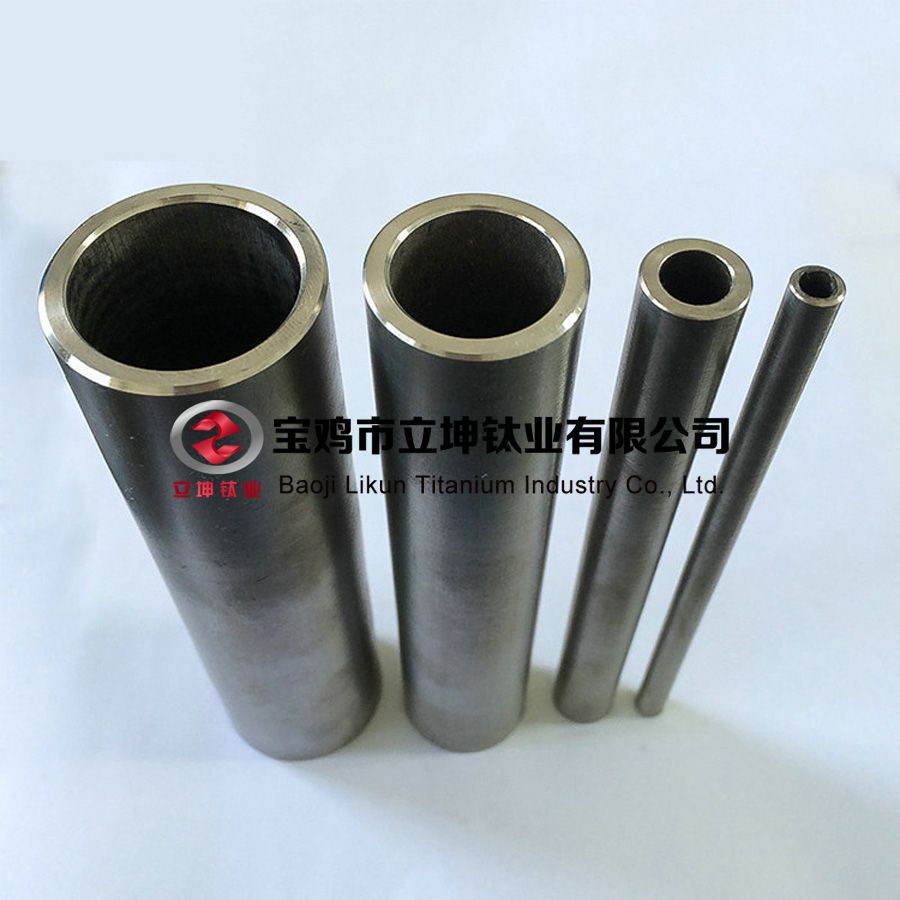

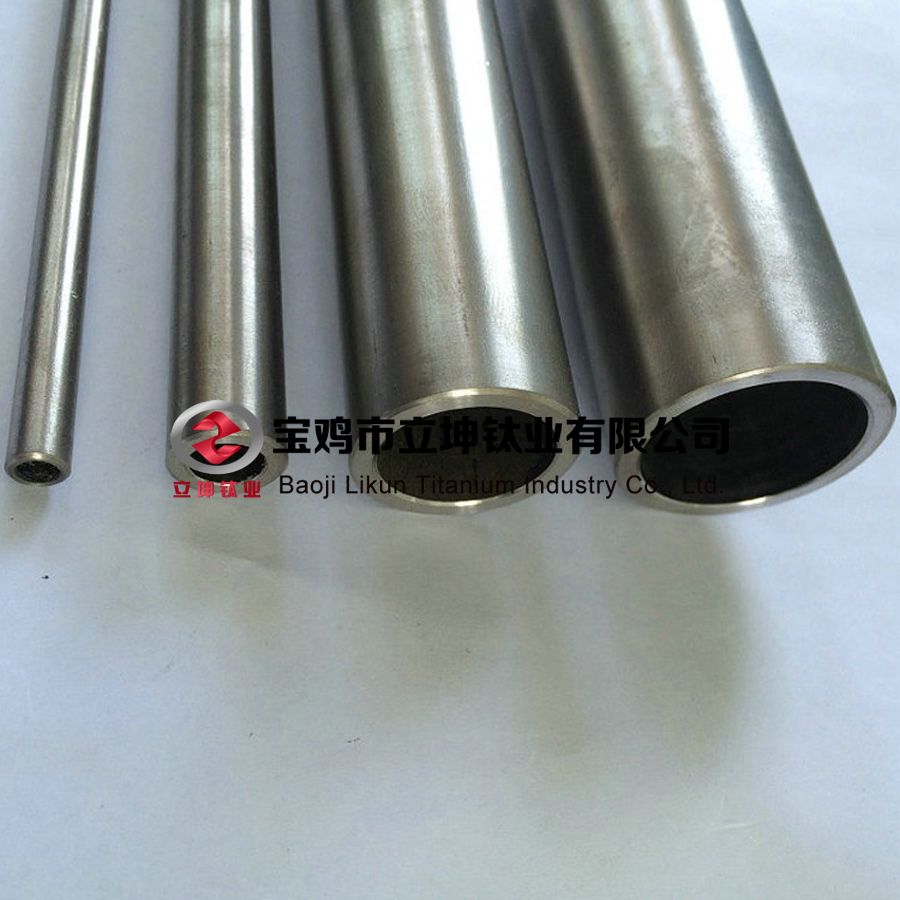

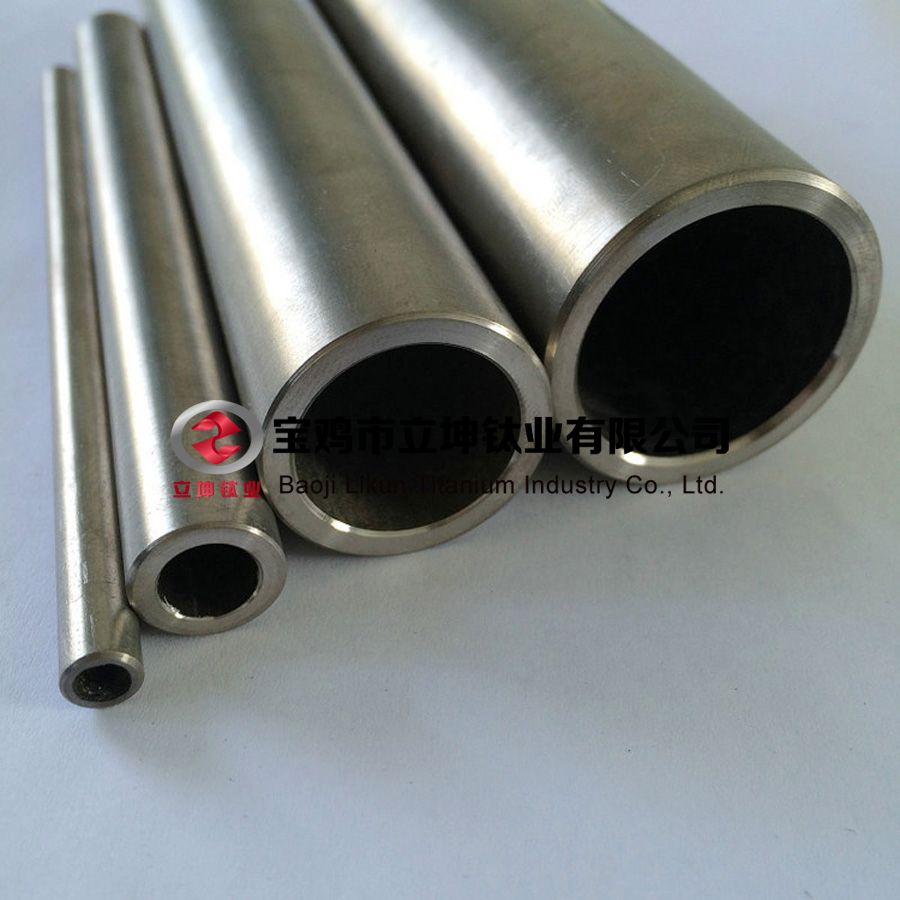

1.1.1.2 管材规格：φ508×4.5，φ408×14，φ26.9×l.5,φ21.3×2.6。
1.1.1.3 钛管工作条件；温度224℃，压力2.5MPa，介质醋酸，溴化物。
1.1.1.4 管道质量要求：焊接接头系数1，焊缝射线检验100%，水压试验力3.75MPa，气密性试验压力0.625MPa
1.1.2 技术标准
1.1.2.1 管道工程钛材焊接规范LON1015E
1.1.2.2 钛管施工技术条件伍德公司标准
1.1.2.3 钛管施工及验收规范SHJ502-86
1.2 焊接特点
钛管焊接是利用惰性气体对焊接区进行有效保护的TiG焊接工艺。由于钛材具有特殊的物理化学特性，因而其焊接工艺与其它金属存在较大差异。焊接时必须保证：（1）焊接区金属在250℃以上不受活性气体N，0、H
及有害杂质元素C，Fe，Mn等的污染。（2）不能形成粗晶组织。（3）不能产生较大的焊接残余应力和残余变形。所以，焊接过程须按合
理的工艺，严格按工序质量管理标准，实行全过程的质量控制。使人、机、料、法各因素均
处于良好的受控状态，从而在合理的工期内，保证钛管的焊接质量。
2、材料、设备及工具要求
2.1 钛管及配件；应具有制造厂的出厂合格证和质量证明书。经复验其规格、化学成分、力学性能及供货状态均应符合DIN17850标准的要求。
2.2 焊接材料
2.2.1 焊丝：焊丝牌号为ERTi-2。选择焊丝应符合：（1）焊丝的化学成分和力学性能应与母材相当；（2）若焊件要求有较高的塑性时，应采用纯度比母材高的焊丝。
2.2.2 焊丝在使用前要进行材质复验，检查出厂合格证和质量证明书；焊丝表面应清洁，无氧化色、无裂纹、起皮、斑疤和夹渣等缺陷。焊丝的化学成分应符合AWS A5．16一70的有关规定。
2.2.3 氩气：工业一级 纯 氩，纯度不得低于99．98%，含水量小于50Mg/L氩气在使用前先检查瓶体上的出厂合格证，以验证氢气的纯度指标，然后检查瓶阀有无漏气或失灵现象。
2.2.4 钨极：选用φ2.0～φ3.0 mm铈钨极，其化学成分应符合如下要求：
成份%
牌号W CeO Fe2O3+Al2O3 SiO2 Mo CuO
Wce-20 余量2.0 ≤0.02 ≤0.06 ≤0.01 ≤0.01
2.3 焊接设备
2.3.1 焊机：采用直流TiG焊机。焊机应保证优良的工作特性和调节特性，
同时配备有完好的电流表和电压表。
2.3.2 焊炬:采用QS一75°/500型水冷式TiG焊焊炬。焊炬应具有结构简单，轻巧耐用，枪体严密，绝缘良好，气流稳定，夹钨捧牢固，适合于各种位置焊接的特点。
2.3.3 氩气输送管；采用半硬质塑料管，不宜用橡胶软管和其它吸湿材料。使用时应专用，不得与输送其它气体的管相互串用。氩气管不宜过长，以免压力降过大引起气流不稳,一般不超过30m。
2.3.4 焊接夹具：用奥氏体不锈钢或铜制管卡兰、锁紧螺栓等组对钛管及配件。应确保对钛管及配件有一定的夹紧力,以保证轴线一致，间隙均匀合适。
2.3.5 辅助设备及工具：氩气保护罩，磨光机，专用锉刀，不锈钢丝刷等。
3、焊接工艺
3.1 管道预制阶段
3.1.1 管道切割与坡口加工；管材切割与坡口加工应在专门的作业场所内采用机械加工方法进行。加工时要用非污染介质洁净水进行冷却，以防氧化。加工工具应专用，并保持清洁，以防铁质污染。加工好的管口应保证表面平整，无 裂 纹、重皮等缺陷。切口平面最大倾斜度偏差不超过管径的1%。
3.1.2 表面清理：用奥氏体不锈钢制的钢丝刷清除钛管所有焊接表面及坡口附近100mm内 的 锈 皮、油漆 、脏 物、灰 尘 和 能 与 钛 材 起 反 应 的 杂 物 。用砂 轮 修 整 加 工 面 ， 清 除 飞 边 、 毛 刺 、 凸凹等缺陷。
3.1.3 组对：将 钛 管、配 件 对 准、夹 好， 轴 线 不 得 偏 移 ，间 隙 均 匀 一 致 ，并 应 防 止 钛 管 在 装配中被损伤和污染。避免强制组对。定位焊采用和正式焊接相同的焊接工艺。
3.1.4 脱脂处理：用赛璐珞海棉沾无硫乙醇或无硫丙酮对所有焊接表面坡口附近50mm内全部做脱脂处理，处理后的表面应无任何残留物。
3.1.5 焊接：应在有关标准规定的条件下进行。
3.1.5.1 焊接工艺评定
在钛管正式施焊前，用φ252×14 TA2管进行焊接性试验，在此基础上进行φ36×4，φ252×14垂直固定及水平固定位置的四项焊接工艺评定。焊接工艺评定宜在焊接试验室进行。试验前拟定了与工程施工实际相同的焊接方案，评定原则、要求、方法均按ASME IX执行。评定合格的工艺参数如下：
a、坡口条件
管壁厚(mm) 坡口形式坡口角度对口间隙(mm) 钝边(mm) 清理范围(mm) ≤2 V 50° 0～0.8 0～0.8 每侧50～100 ＜2 V 60° 0.5～2 1～1.5 每侧50～100
b电源种类和特性直流正接
c焊接规范壁厚mm ≤2 3～4 4～7 6～7 ＞7 焊接层数 1 1～2 2～
3 3～4 4～5 钨极直径mm 2.0 2.0 2.0 3.0 3.0 焊丝直径mm 2.0 3.0 3.0 3.0 3.0 焊枪直径mm 10～12 16～20 16～20 16～20 16～
20 电压V 10～12 12～14 12～14 12～14 12～14 电流A 40～70 80～
110 110～140 120～180 120～180 焊速cm/min 7.5～10 10～15 10～15 10～15 10～15 层间温度℃ ＜200 ＜200 ＜200 ＜200 ＜200 线能量
KJ/cm 2.4～6.7 3.9～9.3 5.3～11.8 5.8～15.1 5.8～15.1 喷咀氩气l/min 8
～12 12～15 15～20 15～20 15～20 保护罩氩气l/min 16～25 2530 35～
45 35～45 35～45 管内氩气l/min 6～10 8～15 10～20 10～20 10～
20 氩气保护时间S 30～60 ＞60 ＞60 ＞60 ＞60 保护区氩气充装系数
21.8 21.8 21.8 21.8 21.8
3.1.5.2 焊工资格
根据焊接工艺评定所提供的工艺参数，在专家的指导下组织焊工进行学习，并请有经验的焊工师傅作示范，对将参与焊接的焊工进行操作技能培训和考试。结果参加培训的五名焊工全部通过DIN8560规定的考试，并参加钛管的焊接工作。
3.1.5.3 焊材焊丝为德方提供的ERTi-2，规格经工艺评定后确定为φ2.0、
φ3.0。焊丝在使用前应按坡口的清理方法进行表面清理及脱脂处理，施焊时焊丝的端部应除去10～20mm长。
3.1.5.4 焊接环境
钛管施工需在预制厂房内进行，在现场焊接固定口时，应根据需要搭设防雨、防风棚，保证焊接环境符合工艺要求。若出现下列条件之一时，不准进行焊接。
3.1.5.5 层间清理与保护
对多层焊道，在下一层施焊前，首先检查表面氧化程度，如有异常情况，应立即进行表面处理或返修处理，处理时必须用专用的奥氏体不锈钢制钢丝刷和砂轮。
3.1.5.6 焊缝表面酸洗钝化处理钛材焊接后，经表面色泽检查合格后须对焊缝和热影响区进行酸洗钝化处理。酸洗后必须立即用水彻底冲洗．以除去残留在焊件上的酸液。整个酸洗过程的温度应控制在40℃以下。
酸洗钝化液按下列比例 配方；
3.1.6 焊接检验所有焊缝均应进行外观检查，X射线照相检查，着色检验和压力试验等项检验，均应合格。
