Ti–6Al–4V（TC4）钛合金由于拥有优异的耐腐蚀性能，而且比强度和屈强比较高[1]，目前被广泛应用于航空航天、航海与生物医疗[2–4]等行业。但是对于形状复杂的结构件，传统加工工艺繁琐复杂，使得材料利用率低、制造成本很高。而经济性好、制造周期短和性能优越是未来TC4合金零件制造行业发展的必然趋势，采用激光增材制造（Laser Additive Manufacturing，LAM）TC4合金构件兼具成本低、周期短、性能高等优势[5]。
然而，由于 LAM 过程中快速加热冷却的特点，使得 LAM TC4合金沉积态组织与传统 TC4合金铸锻件组织在尺度、形态和分布等方面都有较大区别[6]。传统TC4钛合金组织形态主要包括魏氏组织、网篮组织、双态组织、等轴组织，以及 Zhou 等[7] 通过近 β 锻造发展起来的三态组织，不同组织形态、不同相的比例及分布对于合金力学性能有很大影响。而LAMTC4合金显微组织主要由贯穿整个熔覆层的粗大 β 柱状晶以及晶界的初生 α 板条组成，柱状晶内亚显微组织组成比较复杂，受加工参数影响较大，一般为针状 α' 马氏体、α 魏氏组织等。通过对 LAM TC4合金零件进行合理的热处理从而优化其组织结构，是目前提升 LAMTC4合金力学性能的有效手段。根据加热温度，TC4合金的热处理通 常分为两类。当加热温度高于 Tβ（α → β 转变温度，约 995℃）[8] 时的热处理称为超临界热处理，在低于Tβ 的温度下进行的热处理称为亚临界热处理[9]。国内外研究学者相继
对此展开了诸多研究。本文通过分析国内外近年来 LAM TC4合金热处理工艺的最新研究成果，以期能够为 LAM TC4合金热处理工艺的进一步优化，获得具备更加优异综合力 学性能的 LAM TC4合金提供借鉴。
一、金属 LAM 技术原理及特点
目前金属 LAM 技术主要包括以同步送粉为特点的激光熔覆沉积（Laser Cladding Deposition，LCD）技术以及以粉床铺粉为特点的选区激光熔化（Selective Laser Melting， SLM）技术[10]。由于 TC4合金在高温下极易氧化，因此整个制造过程需在真空环境或干燥惰性氩气氛保护下完成。
1、 LCD技术
LCD 技术结合了增材制造技术中“叠层累加”沉积原理和激光熔覆技术，通过分层软件将建立的 CAD三维数据模型离散为一组二维图形，即分层切片，通过编程形成加工路径 以控制激光头扫描路径[11]。同时以高能激光束作为热源，送粉器将金属粉末经同轴送粉喷嘴同步送进，从而将同步送给的金属粉末进行逐层熔化、快速凝固、逐层沉积，最终获得近净成形三维实体零件。
LCD 技术的突出优点是不受零件成形尺寸限制，可实现大尺寸零件一体化直接制造；可对失效和受损零件实现快速修复，并可实现定向组织的修复与制造。但是成本较高，效率低下，制造精度相对较低[10,12]。
2 、SLM技术
SLM 技术同样要进行建模分层，编程形成加工路径以控制激光头扫描路径。同时在高能激光束的辐照下，选择性地熔化铺粉层的金属粉末形成熔池，然后快速凝固。当前铺粉层扫描完成后，将基台降低与层厚度相等的量，并用刮刀铺上一层新的粉末，层层叠加，从而实现零件一体化成形[3]。
SLM 成形零件精度及粉末利用率较高，但是成形零件尺寸受到基台和工作箱尺寸的限制，不适合成形大尺寸零件，也不适合对失效零件进行修复[10]。
二、不同热处理工艺下 LAM TC4钛合金组织与性能国内外研究进展
1、 国外研究进展ALi 等[13] 发现将打印基板预热到 570ºC 能显著降低 SLM TC4合金构件内部的残余应力，提升屈服强度和塑性。在该温度下，打印过程中 α' 马氏体组织直接分解成平衡α+β 微观组织 , 与基板未预热状态下打印相比，屈服强度和伸长率分别提高了 3.2% 和 66.2%。

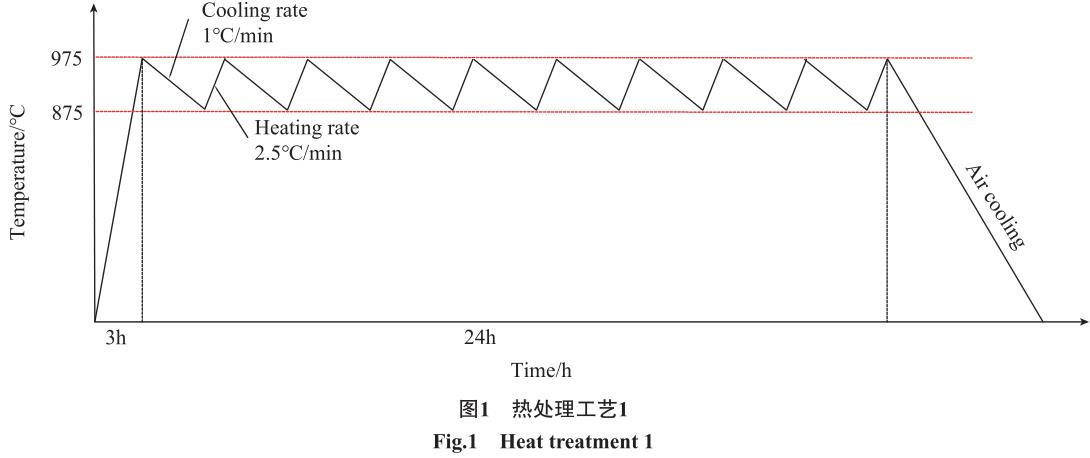

Sabban 等[14] 采用氩气氛保护重复热循环处理工艺，热处理温度Ta 接近但低于 Tβ，使得 α 相球化，最终获得由球化 α 相与 β 转变基体中的片层 α 相组成的双态组织，实现了不需要借助塑性变形[15]，单纯通过热处理使得板条组织球化，从而将 SLM TC4合金的伸长率和韧性分别提高了 80% 和 66%，产生双态组织的详细热处理工艺 1（Heat Treatment 1，HT1）：在 875~975℃之间的热循环，加热速率为 2.5℃ /min，冷 却 速 率 为 1 ℃ /min，持 续24h，然后空冷（Air Cooling，AC），如图 1 所示[14]。相关力学性能指标如表 1 所示[14]。

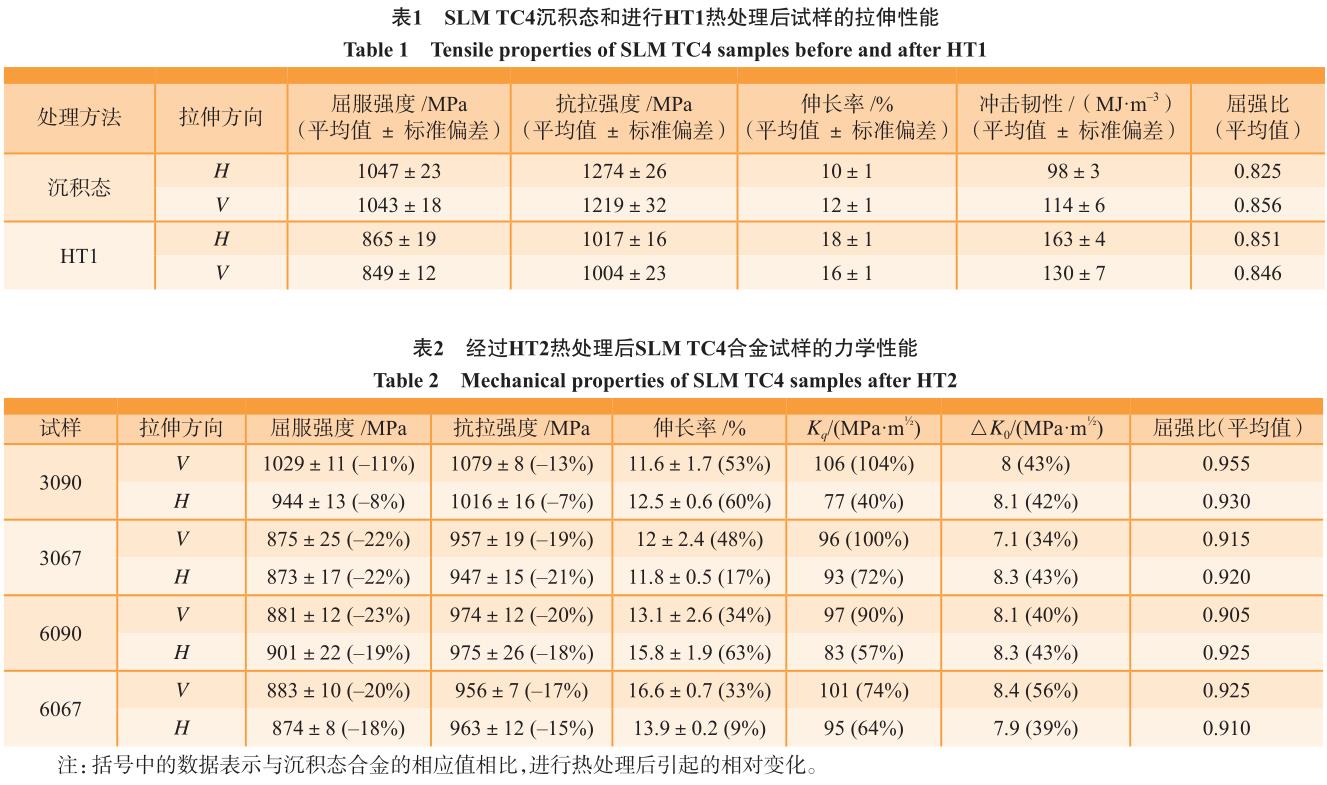

试验分别采取了平行于激光扫描方向的水平方向 H 和垂直于激光扫描方向的垂直方向 V 两种取样方式，试样拉伸方向与取样方向一致，以评估打印方向对力学性能的影响。该研究团队同时研究了在热处理后α 相球化机理。在热循环过程中由于冷速较慢，α 相和 β 相的体积分数振荡与 α 相外延生长协同作用导致 α 相球化。而晶界分裂无法实现α 相完全球化，边缘球化并非 α 相球化的原因[15]。
龙老虎等[16] 通过总结试验规律发现，材料屈强比在 0.80~0.85 范围内，材料的综合力学性能会比较好，有利于提高材料的韧性和低周疲劳性能。文献 [14] 通过使 α 片层球化所获得的双态组织 TC4合金屈强比比较符合 0.80~0.85 范围，因而其综合力学性能较好，可以预测其低周疲劳性能也应该较为理想。

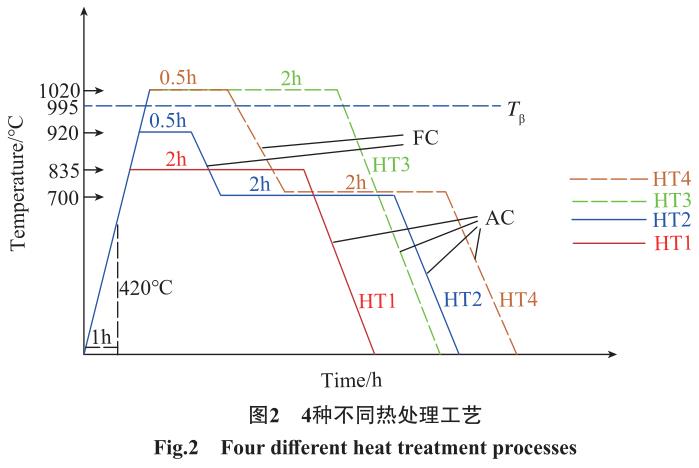

Kumar 等[17] 实现了在不显著降低拉伸强度的情况下，单独通过退火热处理工艺来提高 SLM TC4合金断裂韧性和疲劳裂纹扩展抗力的可能性。图 2 所示为分别采用氩气氛保 护单步冷却（HT1，HT3）与两步冷却（HT2，HT4）热处理工艺，研究了在 4 种不同 SLM 参数下 SLM TC4合金力学性能的变化。研究表明，将SLM TC4 沉积态试样在实际加热温度 Ta ＞ Tβ 的条件下（HT3 和 HT4）进行退火，可以完全消除原始 β 柱状晶微观结构，但会导致粗大等轴β 晶的出现。对于 SLM TC4 沉积态合金，屈服强度可超过 1000MPa，且 I 型断裂韧性（KIc）在 50 MPa· m½左右。而采用 Ta<Tβ（HT2）这种两步热处理，粗化的 α 相片层与原始细小的 β 相组成 α+β 网篮组织，降低了合金力学性能的各向异性，提高了合金的伸长率、断裂韧性和疲劳裂纹扩展抗力，热处理后材料 KIc 提高了将近 1 倍。这些性能明显优于相同晶粒度的锻造 TC4合金。但同时使热处理后的 SLM TC4合金的屈服强度和抗拉强度比沉积态合金性能降低了约 20%。对试样进行 HT2热处理后的相关力学性能指标如表 2 所示[17]，样代号为 3090、3067、6090 和 6067 ；前两位数字表示层厚t，下一位数字表示层间旋转角 ϕ。如3090 表 示 t=30μm 且 ϕ=90°。Kq 为条件断裂韧性，因为试验中所用半尺寸压缩 – 拉伸试样的厚度不满足ASTM E399–12 中的平面应变条件。
在热处理后，试样的拉伸行为和稳态疲劳裂纹扩展行为与原始 β 微观结构无关，而断裂韧性与之相关，合金的强度趋于各向同性。但是热处理后仍然存在原始 β 柱状晶结构的合金，其断裂韧性具有明显的各向异性，而稳态疲劳裂纹扩展速率（Fatigue Crack Growth，FCG）与传统方法制造的同种合金的 FCG 相当。疲劳裂纹扩展门槛值△K0 有所提升，这是由于网篮组织的产生导致在△K0 值附近时裂纹扩展由穿晶转变为沿晶，从而产生了较高的裂纹扩展路径曲折度。
Vrancken 等[8] 研 究 发 现，在真 空（10–2Pa）条 件 下 分 别 进 行780℃ /2h/ 炉冷（Furnace Cooling，FC）和 843℃ /2h/FC 两种热处理后，α' 马氏体转变为片层 α+β 组织，但保持原始 β 柱状晶微观结构特征。热处理温度越高，α 相粗化越明显，β 相体积分数越高，越多的 β柱状晶转变为等轴晶粒。试验表明，热处理温度对微观组织的影响最大。同时研究了 940℃ /1h/FC+650℃ /2h/AC 和 940℃ /2~20h/FC 两种热处理工艺，发现在 α+β 高温区保温时间的影响更显著，α 晶粒尺寸受到β 晶粒尺寸的限制，该试验表明在940℃ /1h/FC+650℃ /2h/AC 工艺下试样综合力学性能最好。随后又研究了在 850℃保温 2h，分别进行了FC、AC 和 WC，依次得到 α+β 片层组织、α 魏氏组织或网篮组织以及 α' 马氏体组织。并且片层间距随冷却速率的增大而减小。说明通过控制冷却速率可以得到不同的微观组织形态。
Longhitano 等[18] 对 SLM TC4合金试样进行氩气保护热处理，发现在 850℃ /1h/FC、950℃ /1h/FC 两种热处理工艺下，微观结构由针状 α/α' 相和围绕在 α 相周围的 β 相组成。在较高温度下（＜ Tβ）进行的热处理因为 V 的偏析使 α 相周围形成 β 相。此外，在 950℃ /1h/FC工艺下，由于加热温度较高，导致组织结构发生粗化。而在超过 Tβ 的 1050℃ /1h/FC 工艺下，获得单一 β相，原始 β 柱状晶微观结构特征消失，形成粗大 β 晶，冷却后获得粗化α+β 片层组织，研究发现，缓慢的冷却速率有利于 α 相的形核，α 相 优先在 β 相界处生长。冷却后，β相存在于 α 板条之间。

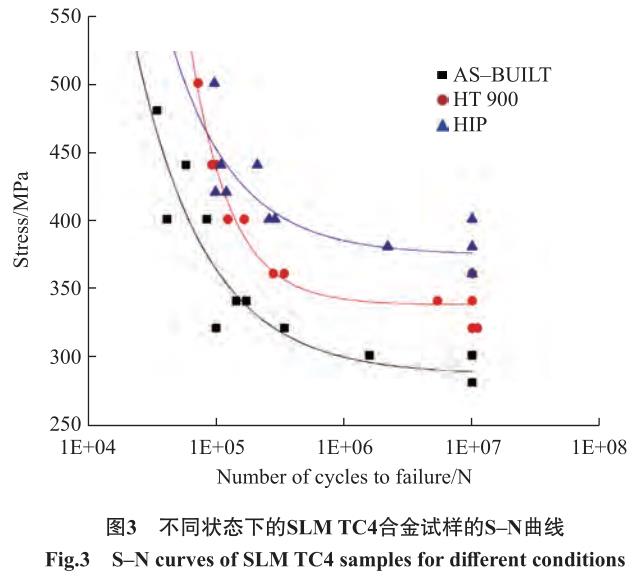

Yan 等[19] 研究了在真空（低于10–3Pa）条件下进行不同的热处理以及热等静压（Hot Isostatic Pressing，HIP）后 SLM TC4–ELI 试样的显微组织和力学性能变化。研究对比了 沉积态以及在 HIP 和 900℃ /2h/FC工艺 3 种状态下试样的疲劳性能后发现，沉积态试样表现出最低的疲劳强度；而在 900℃ /2h/FC 工艺下，试样在 107 循环周次下的疲劳强度较之于沉积态提高超过 40MPa；HIP 处理后试样疲劳强度的提升最显著，如图 3 所示[19]。HIP 处理后疲劳行为的改善可能归因于孔隙被压实，并且α' 的分解可以提升伸长率，同时使试样具有更好的应变硬化能力，而试样应变硬化能力的改善有利于限制缺陷附近的裂纹形核。作者认为在低周疲劳体系中，延展性比固有缺陷对低周疲劳行为影响更大。而在高循环周次下微观结构对残余孔隙等缺陷更敏感。对应热处理工艺下的力学性能参数如表 3 所示[19]。
Vilaro 等[21] 在真空（1.33×10–3 Pa）条件下对 SLM TC4合金分别进行了 730℃ /2h/AC 低温热处理和高温热处理（包括高温固溶处理以及高温固溶 + 回火处理）。并通过分别测试 V 和 H 两个取样方向的力学性能，来评估加工过程中产生的各向异性。研究发现，在低温热处理条件下，观察到 α' 马氏体分解为 α+β相，硬度降低，伸长率略微增加，但各向异性仍然较大。而超临界高温热处理后，强度降至与铸件相近，伸长率提升最大，但仍低于 10%，同时各向异性大幅降低。作者认为热处理后伸长率较低是由于试样内部存在 缺 陷 导 致。 在 1050 ℃ /1h/WC+（700~750℃）/2h/AC 热处理条件下，显微组织由 α'+β+α 相组成。在1050 ℃ /1h/WC+（750~850 ℃）/2h/AC 热处理条件下，生成较软的 α''斜 方 马 氏 体 相；而 在 1050 ℃ /1h/WC+（＞ 850℃）/2h/AC 条件下，形成 α'+βr （贫矾 β 相） +α 相，导致硬度升高。
Nicoletto 等[22] 在真空条件下将 4 组 SLM TC4合金试样分别在740℃、900℃、1200℃保温 1h 以上，在 大 于 1h 时 间 里 炉 冷 至 530 ℃，然后在氩气氛中冷至室温，以及在740℃保温大于 1h 后在氩气氛中冷至室温，发现在 900℃下抗拉强度在 1000MPa 以上，伸长率最大，超过16%，并且低周疲劳性能在 4 种热处理方法中最好；1200℃温度下抗拉强度与伸长率最低，但高周疲劳性能最好，而在 740℃保温完成后直接在氩气氛中冷却试样疲劳性能最差。
2、 国内研究进展

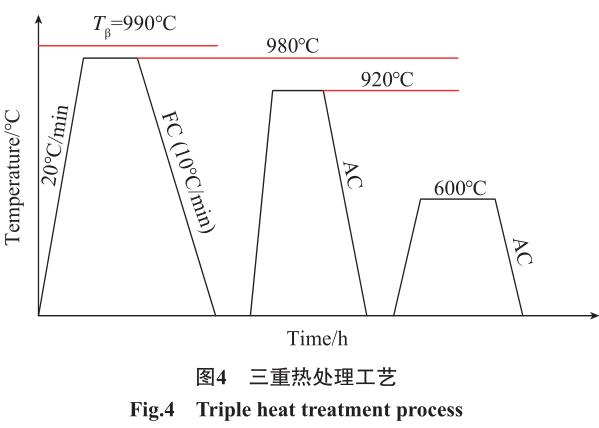

Zhao 等[23] 对 LCD TC4合金 进 行 氩 气 氛 保 护 980 ℃ /1h/FC+920℃ /1h/AC+600℃ /4h/AC 的亚临界三重热处理（Subcritical TripleHeat Treatment，STHT），如图 4 所示[23]，实现了 LCD TC4–ELI（ExtraLow Interstitial TC4）合金的优异延展性，并研究了该合金中 α 片层球化机理。
试验测得沉积态试样的屈服强 度、抗 拉 强 度 和 伸 长 率 分 别 为855.6MPa、932.3MPa 和 12.5%。 通过对沉积态试样采用 STHT，屈服强度和抗拉强度略微降低至 829.3MPa 和 905.8MPa。然而，伸长率大大提高到 25.1%，与沉积态试样相比伸长率提升了 105%。在二次等轴 αe 相中连续出现的位错滑移和剪切变形被证明可以显著提高合金伸长率。
超细的二次 αs 片层和等轴 αe 相中的位错缠结是产生可观屈服强度的主要原因。研究发现，α 片层的球化机制是由于固有位错在亚临界退火时多边形化形成亚晶界而导致的。
Tao 等[24] 研 究 发 现 在 真 空（1×10–3Pa）条件下对 SLM TC4 试样采用 800~900℃ /2~4h/FC 热处理工艺，然后在 920℃ /100MPa 条件下进行 HIP 处理 2h 后 α' 马氏体会转化为 α+β 片层组织，材料力学性能存在的各向异性可能会被消除。在800℃ /2h/FC 工艺下，屈服强度和抗拉强度均略有下降，但与采用去应力退火的试样相比 , 伸长率明显增加。伸长率增加是由于马氏体完全分解成细小的 α+β 平衡相。另外，热处理温度相对较低，因此显微组织的粗化不明显。当在 800℃ /4h/FC 工艺下，屈服强度降幅不明显，但总伸长率增幅较大。此时伸长率增加可归因于长时间退火后合金元素再分布。

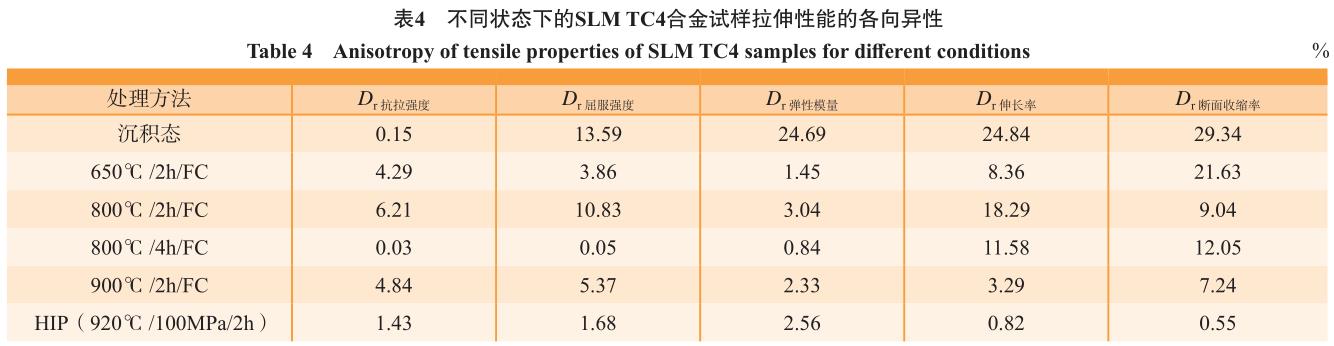

研究发现，即使在 HIP 处理后，成形件表面的损伤也会导致伸长率急剧下降。SLM TC4合金试样不同处理状态下拉伸性能各向异性见表 4[24]（Dr 表示拉伸性能的差异比）。Zhang 等[25] 发 现 在 氩 气 氛 环境 下，当 加 热 温 度 升 至 950 ℃ 时，SLMTC4合金组织中的板条长宽比进一步下降，并且微观结构表现出球化的趋势。部分 α 板条的球化程度不断增加，形态各向异性消失。因此，研究认为可以利用低于 Tβ 的高温亚临界退火处理来减少 LAM 期间引发的微观结构各向异性。但是这种减少各向异性的效果仅对于远小于α 相域尺度的结构特征是显著的，而其他几何特征等于或大于原始 β柱状晶尺度的微观结构各向异性则大部分被保留了下来。在 850℃ /2h/FC 或 900℃ /2h/FC 热处理后获得屈服强度、极限抗压强度和伸长率的最佳匹配。
Fan 等[26] 研究发现，SLM TC4合 金 试 样 经 真 空 950 ℃ /1h/AC +540℃ /4h/AC 工艺处理后，微观结构转变为网篮组织，抗拉强度和屈服强度分别为 1206MPa 和 1122MPa，伸 长 率 达 到 13.42%。 而 在 真 空950℃ /1h/FC 工艺下，组织中的一些α 相球化，另一部分仍具有网篮结构特性，微观结构变为双态组织。试样的强度略有增加，但伸长率降低至2.42%，明显低于沉积态。图 5[26] 显示了经过不同热处理的 TC4合金的金相显微组织。对于沉积态 TC4合金，金相组织是以针状 α' 马氏体为主的魏氏组织。研究认为，魏氏组织的塑性和冲击韧性较差，但抗蠕变性能较好；网篮组织的塑性、冲击韧性和高温蠕变性能较好，双态组织强度较高，塑性较差。

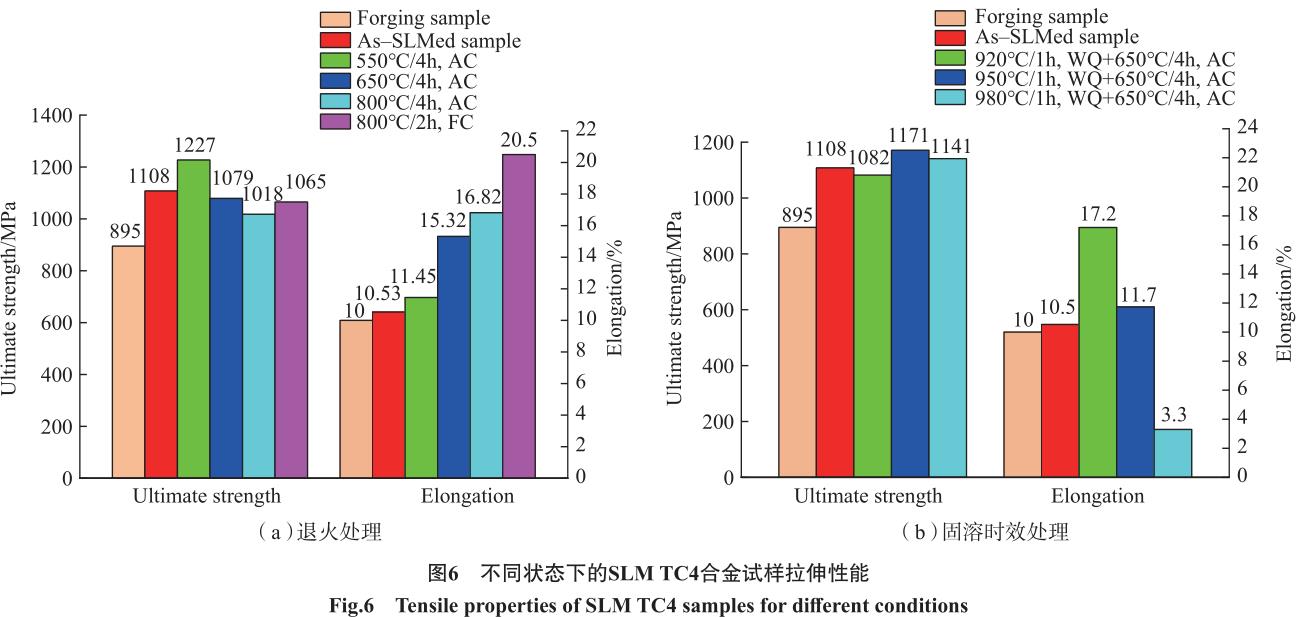

李文贤等[27] 研究了 7 种不同的氩气氛保护热处理工艺对于 SLMTC4合金组织性能的影响。发现在800℃ /2h/FC 工艺下进行热处理后由于在高温保温时间较短，因此所获得的组织较细，并且冷却速率较慢，组织主要由 α+β 平衡相组成，因此伸长率达到 20.5%。不同热处理工艺下试样相应的力学性能指标如图 6 所示[27]。
Wu 等[28] 对 SLM TC4 合 金 在300~1020℃进行氩气氛保护热处理后水冷，并总结了显微组织形态随热处理温度变化的 4 个阶段：当加热温度低于 600℃时，原始的针状形 态仅少部分分解，沉积态和热处理后的试样显微组织没有明显差别；当在 750~900℃时，原始的针状 α' 马氏体明显地分解成 α 片层和周围的 β 相；在 900~990℃，之前占主要 部分的 α' 相在 920℃时明显转变成为穿晶 α+β 片层，而且片层长宽比随温度增加而不断减小；超过 Tβ后，α 相体积分数不断降低，马氏体体积分数不断增加，细长的原始 β 柱状晶彻底转变成为粗大的等轴 β晶，水冷后晶粒内部为新形成的马氏体。马氏体由原始的集束状转变为网篮状。
Huang 等[29] 对 SLM TC4合金分别进行氩气氛保护亚临界热处理，超临界固溶热处理以及超临界固溶+ 亚临界混合热处理 3 类热处理手段。研究发现，在不改变原始柱状 β 晶形态的情况下，亚临界热处理导致网篮组织的产生。超临界固溶处理产生片层状结构和等轴 β 晶粒。混合热处理获得了结合亚临界热处理和超临界固溶热处理两种特征的显微组织结构。对应热处理工艺下合金相关力学性能参数如表 5所示[29]。可以看出，在 3 类热处理手段中，亚临界热处理能够获得很好的强塑性匹配，800℃ /2h/AC 热处理工艺效果最佳。

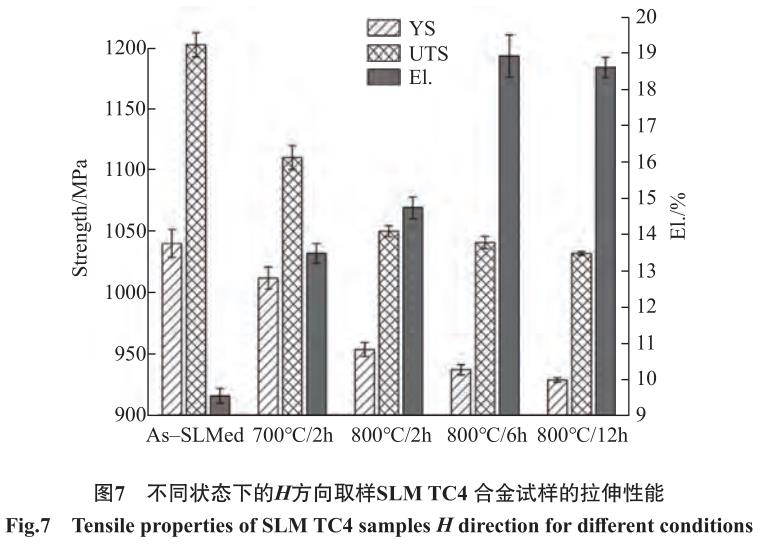

Cao 等[30] 通过控制热处理温度和保温时间来控制 SLM TC4合金中α' 马氏体的分解程度，进而探究 α'马氏体分解对于 SLM TC4合金试样拉伸性能的影响。研究分别制定了 4 种真空热处理工艺，冷却方式均为炉冷。当热处理温度为 800℃且保温时间在 6h 以上时，α' 马氏体完全分解，随着热处理温度的升高，α片层的宽度在增加，同时 β 相体积 分数也在增加。如图 7 所示[30]，在800℃时进行退火热处理使得塑性与强度匹配较好。在 800℃ /6h/FC 和800℃ /12h/FC 两种热处理工艺下，试样的伸长率增加至 18% 以上，相对于 800℃ /2h/FC 热处理工艺，试样的屈服强度仅下降 2%，抗拉强度仍在 1000MPa 以上，下降幅度较小。

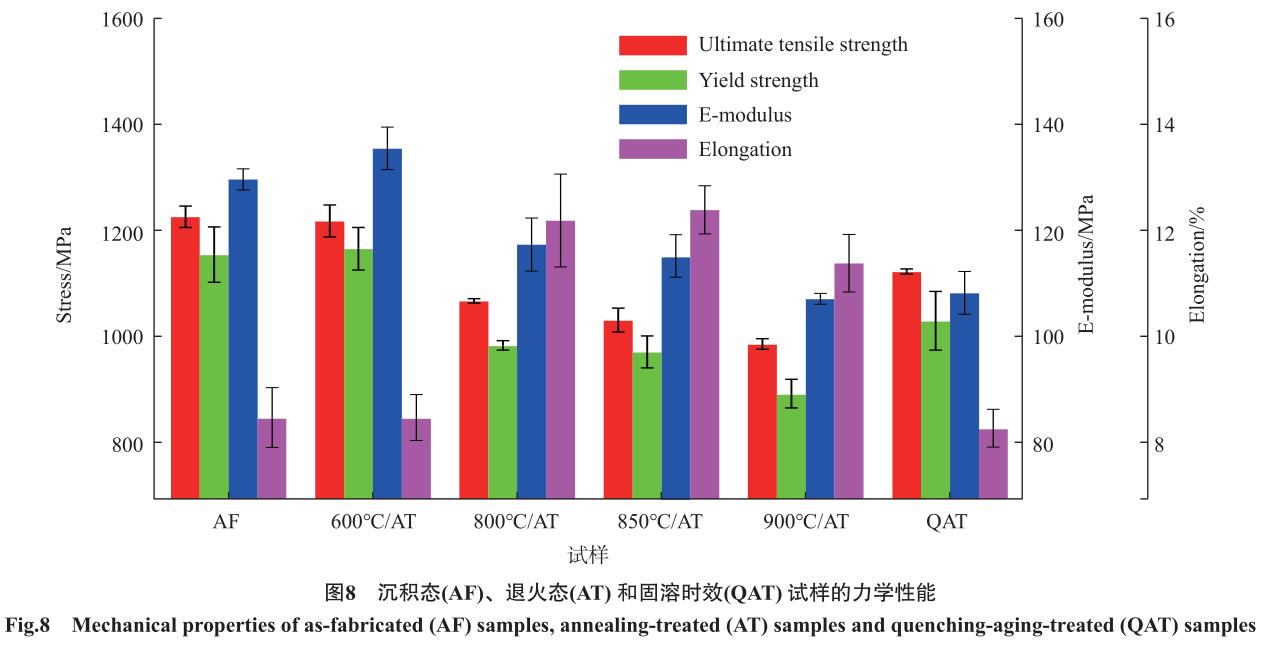

Liang 等[31] 研 究 了 5 种 不 同的氩气氛保护热处理方法对 SLMTC4合金的组织和力学性能的影响，结果表明，随着热处理温度的升高，α' 相逐渐分解成为片层 α+β组织，在 800℃ /4h/AC 热处理工艺下基本完全分解；而在 950℃ /2h/WC+540℃ /4h/AC 工艺下，由于水冷而形成了相较于沉积态 α' 相稍微粗化的新 α' 相。从图 8[31] 可以看出， 当热处理温度在 800℃以及 850℃时试样的伸长率超过了 12%，而抗拉强度也超过 1000MPa ；综合力学性能较好。
Yu 等[32] 发现采用氩气氛保护下 的 920 ℃ /2h/FC（HT–920） 以及 850 ℃ /2h/WC+550 ℃ /4h/AC（HT–850–550）两种热处理工艺均会导致 SLM TC4合金内 α 片层发生 不同程度的粗化。随着热处理温度从 850℃升高到 920℃，试样冷却后α/α' 晶宽度逐渐增加。进行 HIP处理后试样综合力学性能在 3 种热处理中最好。从图 9[32] 中可以发现，

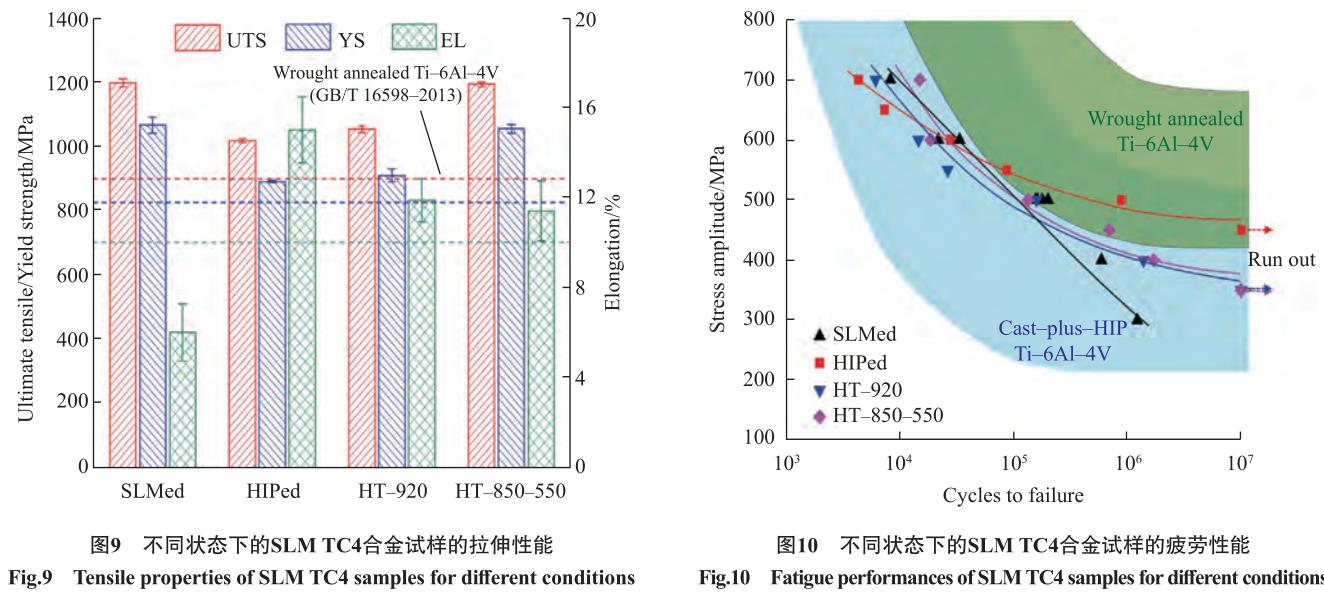

和沉积态试样相比，3 种热处理方式均使得试样的抗拉强度和屈服强度降低，但伸长率超过了锻造退火态试样。图 10[32] 表明热处理后试样的高周疲劳强度明显提高，HIP 处理后试样的疲劳性能改善最显著，可与锻造退火态试样媲美。
三、讨论
随着 LAM 技术的日益成熟以及 LAM TC4合金突出的优势，LAMTC4合金的加工工艺参数也在不断被优化与丰富。本文通过对国内外文献进行研究分析总结如下：
（1） 影响沉积态 LAM TC4合金原始组织性能的 LAM 工艺参数主要包括激光能量密度、扫描速度、搭接率、层厚及层间角度等。在其他参数相同的情况下，激光能量密度较高 时，在 LAM 过程中热积累更加显著，导致冷却速率降低，无法形成马氏体，转而形成粗化的魏氏 α 集束组织，使得沉积态试样强度降低，塑性有所提升；随着 LAM 过程中冷却速率的增加，微观组织由粗化魏氏 α集束向网篮组织转变，网篮组织塑性较魏氏组织稍好，但韧性稍差，强度适中，各向异性较小；随着冷却速率进一步增加，形成针状马氏体组织，其塑性差，强度高；当激光能量密度足够高，会形成等轴晶组织，其塑性好，但强度低，各向异性最小。
（2）通过对比 LCD 与 SLM 两种 LAM 技术发现，一般 SLM 所用激光功率较小，但能量密度较高，同时铺粉厚度也较小，在增材制造过程中合金内部冷却速率很快，导致马氏 体组织的形成；而 LCD 技术所用激光功率一般较大，并且可调节范围大，同时成形尺寸不受限，因此可以通过合理的控制工艺参数如冷却速率等来获得不同的组织。
（3）对于内部以针状马氏体为主的 LAM TC4 沉积态试样，在退火条件下，当 Ta>Tβ 并保温一定时间后，β 柱状晶结构消失，随着保温时间的增加，晶粒等轴化程度不断增加并且不断粗化，冷却至室温后，强度大幅降低，塑性有较大提升；而当 Ta<Tβ，在 500~750℃左右时，随着 Ta 的升高及保温时间增加，马氏体分解程度不断增加，并且 α 板条 宽度增加，此时塑性略微有所增加，强度变化不大，各向异性稍有所降低；在 750~850℃左右时，保温初期由于马氏体分解生成的弥散分布 β相，一定程度上抑制了 α 相的长大，最终获得的组织相对细小，且 α 板条宽度较小，使得塑性明显增加的同时，强度仍然较高，各向异性降低幅度增大； 850~900℃左右时，随着Ta 升高，更多的 α 相转变为 β 相，初生 α 相发生粗化，此时强度下降幅度相对较大，塑性有较大提升；在900℃ ~Tβ 范围时，随着 Ta 升高及保温时间的延长，α 板条粗化，FC 条件下，部分 α 板条断裂球化，形成魏氏 α 相 + 球化 α 相双态组织特征，塑性有所提升，强度大幅下降，各向异性降幅进一步增大。
（4） 一般加热温度在 900℃ ~Tβ范围被用来进行固溶处理，为后面的时效处理做准备，在该温度段内，随着固溶温度的升高，更多的 α 相转变为 β 相，冷却后形成新的粗化马 氏体，在时效之后 ,α+β 片层层间距减小，α 板条长度增加，导致位错滑移程增加，同时 β 转变基体当中析出细小的二次 α 相，组织从 α+β片层向网篮组织再到粗化魏氏 α 集 束组织转变，强度不断增加，塑性大幅下降。根据已有研究，选择 920℃进行固溶，时效后可以获得较好的强塑性匹配，此时合金强塑性匹配较好，各向异性也较小，目前已有研究人员通过将退火与固溶时效结合起来，获得了很好的强塑性匹配。
（5） 热等静压后的组织一般为α+β 片层组织或网篮组织，同时由于合金内部的孔隙等缺陷被焊合，合金强度、塑性以及低周疲劳性能均较好，各向异性稍高于等轴组织。
四、结论
近些年来，随着国内外研究学者对 LAM TC4合金热处理后组织形态与强度、塑性之间关系的内在机理不断深入的研究，目前 LAM TC4合金通过热处理已经可以实现很好的强塑性匹配。但是对于如何通过热处理使强塑性、韧性以及疲劳性能均比较理想，同时明晰其内在机理的研究比较少，而恰恰韧性以及疲劳性能对于合金零件安全性能以及寿命至关重要，因此进一步深入研究 LAMTC4合金组织结构对于其强韧性以及疲劳性能影响的内在机理，并且通过热处理改善其组织，进而提升韧性与疲劳性能会是未来该研究领域的关键点。与此同时，LAM 工艺参数对于热处理后 LAM TC4合金的性能影响比较显著，通过合理匹配LAM 工艺参数与热处理方法是获得优异力学性能合金的最佳选择。但目前为止，国内外对于能够获得优异综合力学性能 LAM TC4钛合金的工艺参数与热处理制度之间的对应机理与规律的研究还比较少，导致在不同 LAM 工艺参数下，即使采用同种热处理工艺得到的结果差异还是较大。因此应该尽快制定完善 LAMTC4合金热处理相关标准与手册，以便为将来该项技术能够广泛普及与应用起到指导性作用。
参 考 文 献
[1] 张霜银 , 林鑫 , 陈静 , 等 . 热处理对激光成形 TC4合金组织及性能的影响 [J]. 稀有金属材料与工程 , 2007, 36(7): 1263–1266.
ZHANG Shuangyin, LIN Xin, CHENJing, et al. Influence of heat treatment on themicrostructure and properties of Ti–6Al–4Vtitanium alloy by laser rapid forming[J]. RareMetal Materials and Engineering, 2007, 36(7):1263–1266.
[2] REN Y M, LIN X, FU X, et al.Microstructure and deformation behavior ofTi–6Al–4V alloy by high-power laser solidforming[J]. Acta Materialia, 2017, 132: 82–95.
[ 3 ]T H I J S L , V E R H A E G H EF, CRAEGHS T, et al. A study of themicrostructural evolution during selective lasermelting of Ti–6Al–4V[J]. Acta Materialia, 2010, 58(9): 3303–3312.
[4] VAN BAEL S, VANDENBROUCKEB, KERCKHOFS G, et al. Design andproduction of bone scaffolds with selectivelaser melting[C]//Proceedings of 138th annual
meeting & exhibition of the minerals. SanFrancisco: Minerals, Metals & MaterialsSociety, 2009.
[5] 赵庄 . 激光立体成形 TC4–DT 合金晶内亚结构及强韧化调控 [D]. 西安：西北工业大学，2018.
Z H A O Z h u a n g . I n t r a c r y s t a l l i n esubstructures control and strength–toughnessoptimization of laser solid formed TC4–DTalloy[D]. Xi’an: Northwestern PolytechnicalUniversity, 2019.
[6] 张霜银 . 激光立体成形 TC4合金的热处理组织与性能 [D]. 西安：西北工业大学 ,2009.
ZHANG Shuangyin. Research on theheat treated microstructures and properties oflaser solid forming Ti–6Al–4V alloy[D]. Xi’an:Northwestern Polytechnical University, 2009.
[7] ZHOU Y G, ZENG W D, YU H Q.An investigation of a new near–beta forgingprocess for titanium alloys and its application inaviation components[J]. Materials Science andEngineering: A, 2005, 393(1–2): 204–212.
[8] VRANCKEN B, THIJS L, KRUTHJ P, et al. Heat treatment of Ti6Al4V producedby selective laser melting: Microstructure andmechanical properties[J]. Journal of Alloys andCompounds, 2012, 541: 177–185.
[9] HUANG Q L, LIU X J, YANGX, et al. Specific heat treatment of selectivelaser melted Ti–6Al–4V for biomedicalapplications[J]. Frontiers of Materials Science, 2015, 9(4): 373–381.
[10] 张安峰 , 李涤尘 , 梁少端 , 等 . 高性能金属零件激光增材制造技术研究进展 [J].航空制造技术 , 2016, 59(22): 16–22.
ZHANG Anfeng, LI Dichen, LIANGShaoduan, et al. Development of laseradditive manufacturing of high-performancemetal parts[J]. Aeronautical Manufacturing Technology, 2016, 59(22): 16–22.
[11] 刘红霞 . 3D 打印分层方向优化与分层算法研究 [D]. 西安 : 西安电子科技大学 ,2014.
LIU Hongxia. A study of optimization ofslicing direction and slicing algorithm in 3Dprinting[D]. Xi’an: Xidian University, 2014.
[12] PI G, ZHANG A F, ZHU G X, etal. Research on the forming process of three–dimensional metal parts fabricated by laserdirect metal forming[J]. The International
Journal of Advanced Manufacturing Technology,2011, 57(9): 841–847.
[13] ALI H , MA L , GHADBEIGI H , etal. In–situ residual stress reduction, martensiticdecomposition and mechanical propertiesenhancement through high temperature powderbed pre–heating of selective laser meltedTi6Al4V[J]. Materials Science and Engineering:A, 2017, 695: 211–220.
[ 1 4 ]S A B B A N R , B A H L S ,CHATTERJEE K, et al. Globularization usingheat treatment in additively manufactured Ti–6Al–4V for high strength and toughness[J]. ActaMaterialia, 2019, 162: 239–254.
[15] STEFANSSON N, SEMIATIN S L.Mechanisms of globularization of Ti–6Al–4Vduring static heat treatment[J]. Metallurgical andMaterials Transactions A, 2003, 34(3): 691–698.
[16] 龙老虎 , 张波 , 张邦强 , 等 . 浅论材料屈强比与低周疲劳寿命之间的关系 [J].东方汽轮机 , 2016(3): 50–55.
LONG Laohu, ZHANG Bo, ZHANGBangqiang, et al. Brief discussion of relationshipbetween material’s yield ratio and low cyclefatigue life[J]. Dangfang Turbine, 2016(3): 50–55.
[17] KUMAR P, RAMAMURTY U.Microstructural optimization through heattreatment for enhancing the fracture toughnessand fatigue crack growth resistance of selectivelaser melted Ti6Al4V alloy[J]. Acta Materialia,2019, 169: 45–59.
[18] LONGHITANO G A, ARENAS MA, CONDE A, et al. Heat treatments effects onfunctionalization and corrosion behavior of TC4ELI alloy made by additive manufacturing[J].Journal of Alloys and Compounds[J]. 2018, 765:961–968.
[19] YAN X C, YIN S, CHEN C Y,et al. Effect of heat treatment on the phasetransformation and mechanical properties ofTi6Al4V fabricated by selective laser melting[J].Journal of Alloys and Compounds, 2018, 764:1056–1071.
[20] COMMITTEE F. Specification foradditive manufacturing titanium–6 aluminum–4vanadium with powder bed fusion: ASTMF2924–2014[S]. Philadelphia: American Societyfor Testing Material, 2014.
[21 ]V I L A R O T , C O L I N C ,BARTOUT J D. As–fabricated and heat–treated microstructures of the Ti–6Al–4Valloy processed by selective laser melting[J]. Metallurgical and Materials Transactions A,2011, 42(10): 3190–3199.
[22]NICOLETTO G, MAISANOS, ANTOLOTTI M, et al. Influence of postfabrication heat treatments on the fatiguebehavior of Ti–6Al–4V produced by selective laser melting[J]. Procedia Structural Integrity,2017, 7: 133–140.
[23] ZHAO Z, CHEN J, TAN H, et al.Achieving superior ductility for laser solidformed extra low interstitial Ti–6Al–4V titaniumalloy through equiaxial alpha microstructure[J].Scripta Materialia, 2018, 146: 187–191.
[24] TAO P, LI H X, HUANG B Y,et al. Tensile behavior of Ti–6Al–4V alloyfabricated by selective laser melting: Effects ofmicrostructures and as–built surface quality[J].China Foundry, 2018, 15(4): 243–252.
[25 ]Z H A N G X Y, F A N G G ,LEEFLANG S, et al. Effect of subtransus heattreatment on the microstructure and mechanicalproperties of additively manufactured Ti–6Al–4V alloy[J]. Journal of Alloys and Compounds,2018, 735: 1562–1575.
[26] FAN Z C, FENG H W. Study onselective laser melting and heat treatment ofTi–6Al–4V alloy[J]. Results in Physics, 2018,10: 660–664.
[27] 李文贤 , 易丹青 , 刘会群 , 等 . 热处理制度对选择性激光熔化成形 TC4钛合金的组织与力学性能的影响 [J]. 粉末冶金材料科学与工程 , 2017, 22(1): 70–78.
LI Wenxian, YI Danqing, LIU Huiqun,et al. Effect of the heat treatment process onmicrostructure and mechanical propertiesof the TC4 alloy processed by selective laser melting[J]. Materials Science andEngineering of Powder Metallurgy, 2017,22(1): 70–78.
[28] WU S Q, LU Y J, GAN Y L, et al.Microstructural evolution and microhardness ofa selective–laser–melted Ti–6Al–4V alloy afterpost heat treatments[J]. Journal of Alloys andCompounds, 2016, 672: 643–652.
[29] HUANG Q L, LIU X J, YANGX, et al. Specific heat treatment of selectivelaser melted Ti–6Al–4V for biomedicalapplications[J]. Frontiers of Materials Science, 2015, 9(4): 373–381.
[30] CAO S, CHU R K, ZHOU X G, etal. Role of martensite decomposition in tensileproperties of selective laser melted Ti–6Al–4V[J]. Journal of Alloys and Compounds, 2018,744: 357–363.
[31] LIANG Z L, SUN Z G, ZHANGW S, et al. The effect of heat treatment onmicrostructure evolution and tensile propertiesof selective laser melted Ti6Al4V alloy[J]. Journal of Alloys and Compounds, 2019, 782:1041–1048.
[32] YU H C, LI F Z, WANG Z M, et al.Fatigue performances of selective laser meltedTi–6Al–4V alloy: Influence of surface finishing,hot isostatic pressing and heat treatments[J].International Journal of Fatigue, 2019, 120:175–183.
通讯作者 : 张安峰，博士，教授，博导，主要从事增材制造（3D 打印）技术及其装备、高性能金属零件增材制造技术及关键零件再制造修复工程的研究，E–mail: zhangaf@mail.xjtu.edu.cn。
