一、钛在医学中的应用
1、 钛作为一种新兴的材料在我国及世界制药工业、手术器械、人体植入物等领域使用已有几十年的历史,并已取得了极大地成功。
2、 人体内应外伤、肿瘤造成的骨、关节损伤,采用钛及钛合金可制造人工关节、接骨板和螺钉现已广泛用于临床。 还用于髋关节(包括股骨头)、膝关节、肘关节、掌指关节、指间关节、下頜骨、人造椎体(脊柱矫形器)、心脏起搏器外壳、人工心脏(心脏瓣膜)、人工种植牙、以及钛网在头盖骨整形等方面。
3、 对于植入物材料的要求可以归为三个方面:材料与人体的生物相容性、材料在人体环境中的耐腐蚀性和材料的力学性能.
产品名称 | TC4钛板、钛合金板 |
规格(mm) | 厚度(0.3~4.5)mm*宽度(100~1000)mm*长度(200~1500)mm |
牌号 | TA3、TC4、TC4ELI |
标准 | GB/T13810-2007,ASTMF67,ASTMF136 |
备注 | 板材可根据客户要求提供定尺或倍尺 |

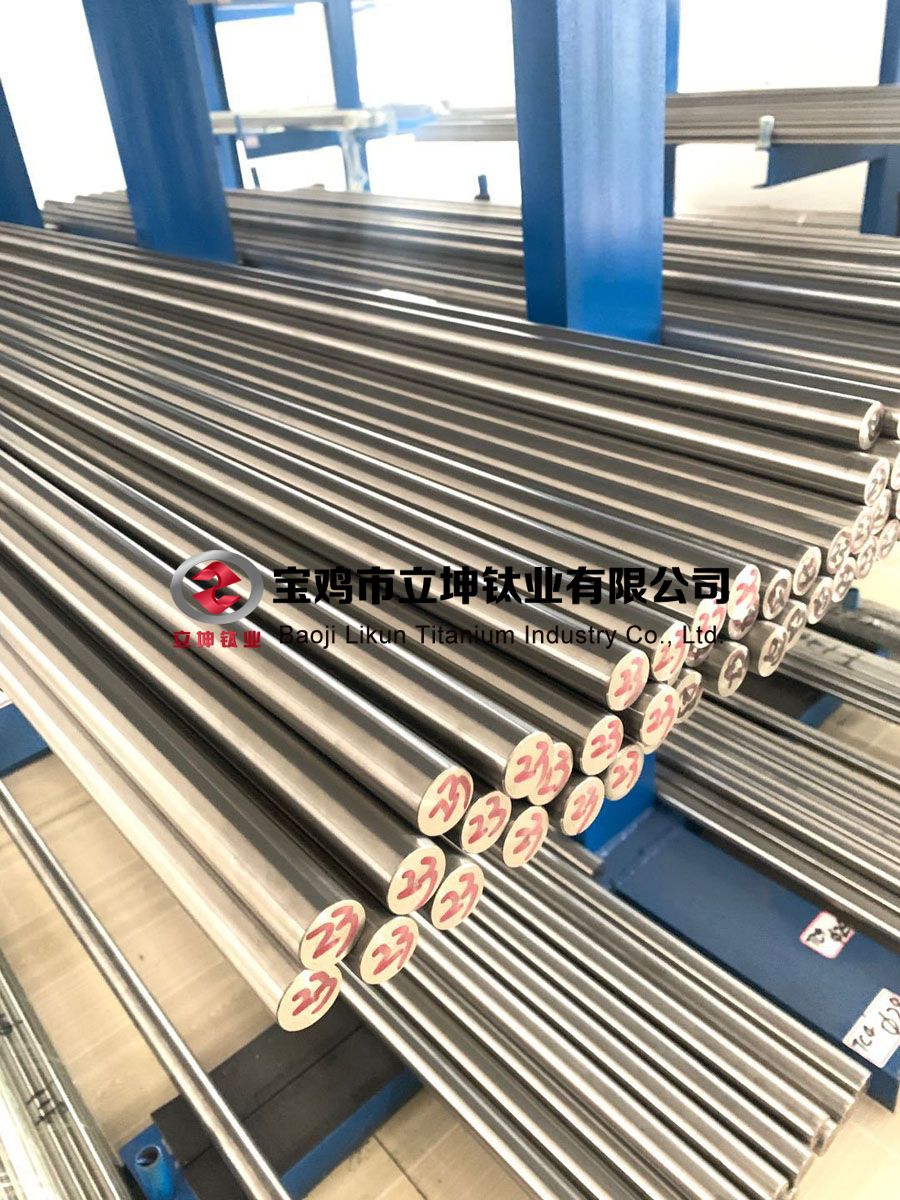

产品名称 | TC4钛棒、钛合金棒 |
规格(mm) | Dia4~100mm*(2500~3000)mm |
牌号 | TA3,TC4,TC4ELI;GR3,GR5,GR5ELI |
标准 | ASTMF67,ASTMF136.ASTMB13810-2017 |
备注 | 公差:h6~h9 可根据客户具体规格加工生产 |
机械性能参考标准 |
牌号 | 室温下力学性能,不小于 |
抗拉强度 | 屈服强度 | 伸长率 | 断面收缩率 |
TA3 | 500 MPa | 380 MPa | 20% | 35% |
TC4 | 930 MPa | 860 MPa | 10% | 25% |
二、生产标准:GB/T13810-2017
技术特点:低间隙TC4与TC4两标合一,即既有低间隙TC4 ELI的低杂质,又有TC4的高性能。也就是同时具备高强度和高塑性的性能特点。以下是具体解读 。
三、化学成分的对比
国标要求 | Al | V | Fe | C | N | H | O |
TC4化学成分(标准值) | 5.5-6.75 | 3.5-4.5 | 0.3 | 0.08 | 0.05 | 0.008 | 0.2 |
tc4ELI化学成分(标准值) | 5.5-6.5 | 3.5-4.5 | 0.25 | 0.08 | 0.03 | 0.012 | 0.13 |
四. 力学性能对比
国标要求 | 抗拉强度 | 规定非比例延伸强度 | 断后伸长率 | 断后伸长率 |
TC4的力学性能 | ≥930 | ≥860 | ≥10 | ≥25 |
TC4ELI的力学性能 | ≥860 | ≥795 | ≥10 | ≥25 |
实测TC4 | 1041 | 911 | 15.5 | 44 |
说明:从性能看满足了TC4的要求,具备高强度。
总结:普通TC4医用钛棒只能具备高塑性或者高强度的其中之一。TC4医用钛棒,用过特殊的配料和工艺,具备了两者优势结合的特点,达到了两标合一的性能优势。
实际应用中的优势体现:
1、TC4医用钛棒,因为2标合一,在医疗领域的应用更广,不在区分具体用途,只要是医用钛合金,就选立坤钛业,全领域通用,不让客户为选择低间隙还是TC4而烦恼。
2、选医用钛合金节省成本
1)节省采购成本,正常TC4 ELI要比TC4单价贵10%左右,立坤钛业2标合一后,统一了单价。
2)加工成本; TC4医用钛棒的设计思路是:在满足材料强度的前提下,尽可能的提高塑性,从而提高了扭转角,降低了材料硬度,减少了刀具磨损,提高了客户加工效率,降低了客户加工成本。
