1、 产品简介

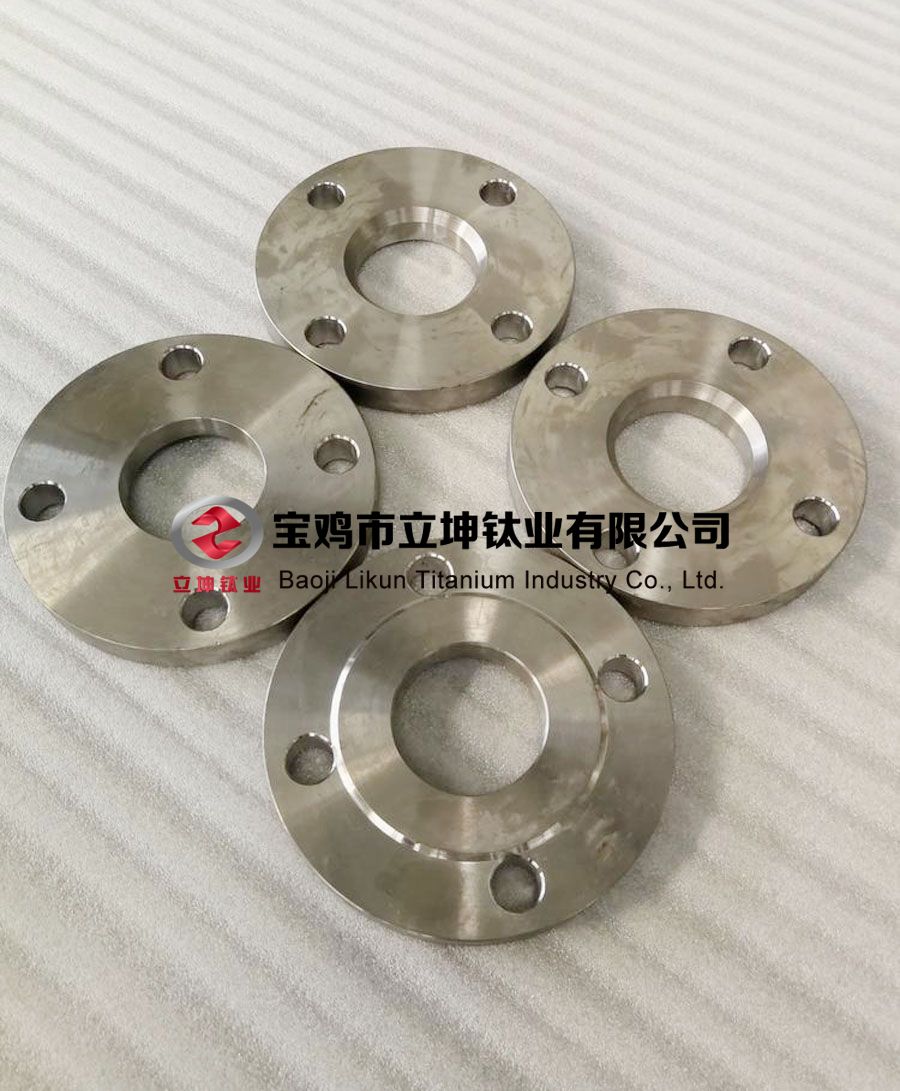

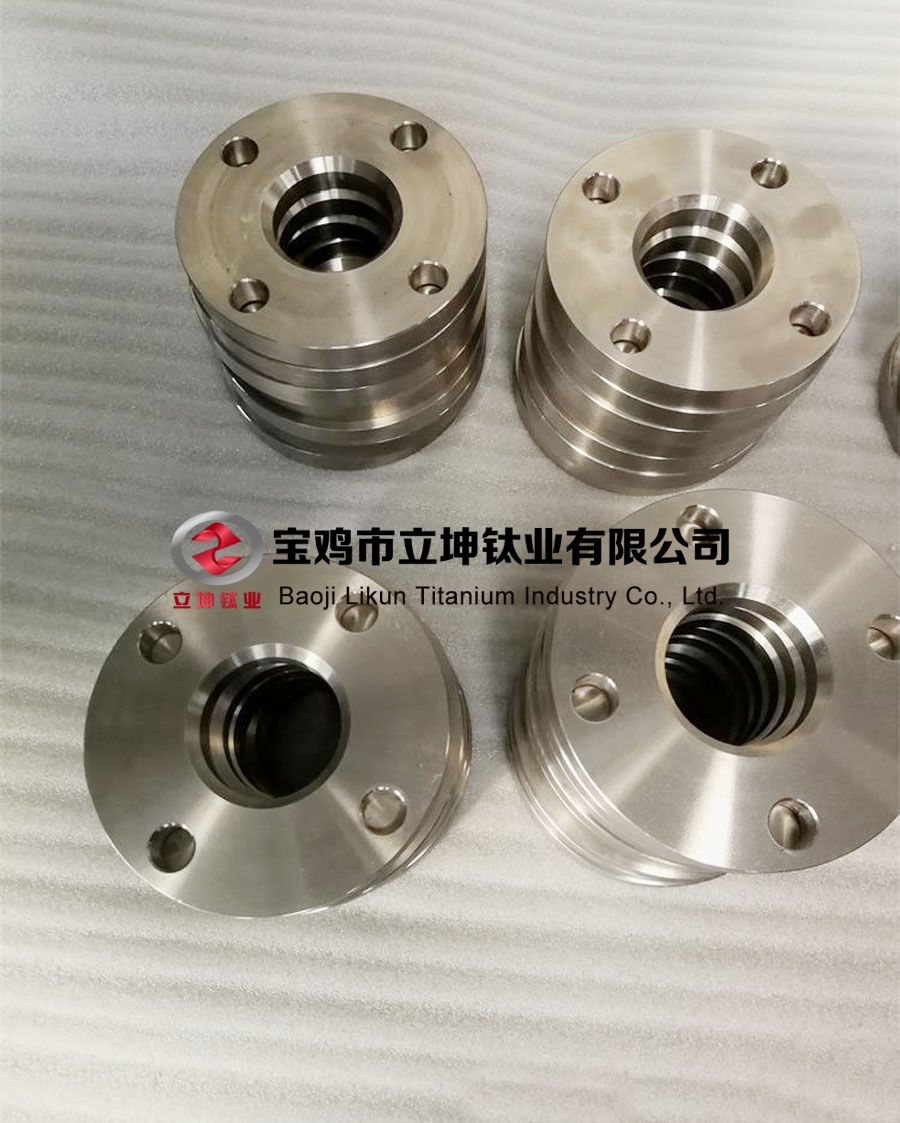

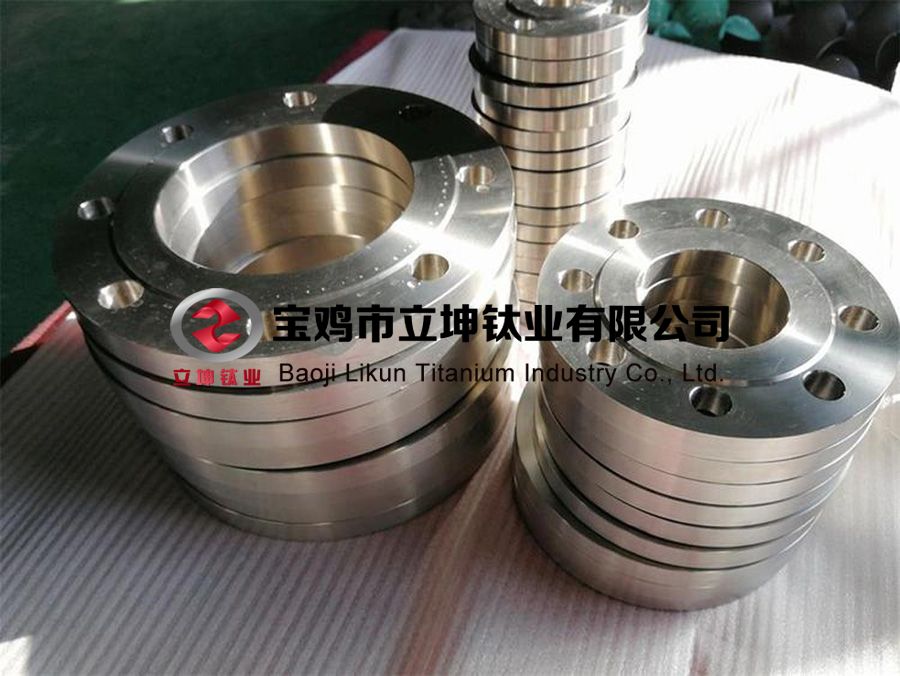

钛法兰是利用有色金属钛或钛合金制作的一种使管子与管子相互连接的零件,连接于管端。 钛法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件指带有法兰(突缘或接盘)的管件。
它可由螺纹连接或焊接构成。法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。
按结构型式分,有整体钛法兰、对焊钛法兰、活套钛法兰和螺纹钛法兰。
2、产品名称:钛法兰、平焊法兰、钛合金法兰
3、表面处理:表面:锻造表面,轧制表面,车光表面,磨光表面
4、规格:按法兰标准生产各种规格,也可按客户提供图纸生产指定的非标法兰。
5、 材质
TA1(Grade 1), TA2(Grade 2), TC4(Grade 5)
6、化学成分
牌号 | Al | V | N.max | C.max | H.max | Fe.max | O.max | 余量(单一) max | 余量(总量) max |
TA1 |
|
| 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | 0.1 | 0.40 |
TA2 |
|
| 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | 0.1 | 0.40 |
TC4 | 5.5-6.75 | 3.5-4.5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 0.1 | 0.40 |
机械性能参考标准 |
牌号 | 室温下力学性能,不小于 |
抗拉强度 | 屈服强度 | 伸长率 | 断面收缩率 |
TA1 | 240 MPa | 170MPa | 25% | 30% |
TA2 | 345 MPa | 275MPa | 20% | 30% |
TC4 | 895MPa | 825MPa | 10% | 20% |
